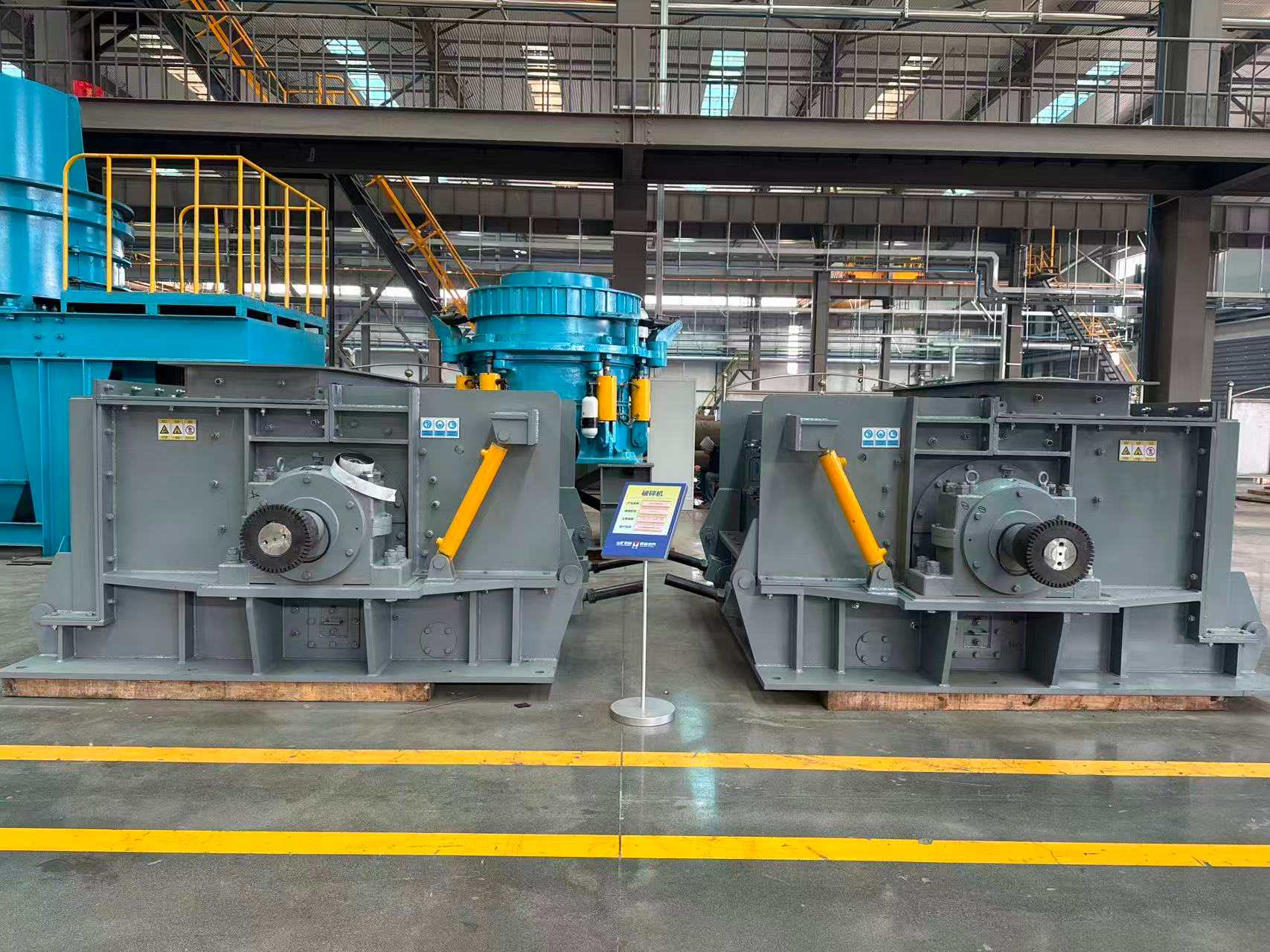

山東山光機械有限公司の HSZ1016 リングハンマークラッシャーのテスト運転。

    HSZ1016 リングハンマークラッシャーは、石炭、脈石、コークス、スラグ、頁岩、緩い石灰岩など、粒径 300 mm を超えないさまざまな脆性材料の粉砕に適しています。粉砕される材料の圧縮強度は 12 Mpa を超えてはならず、表面水分含有量は 9% を超えてはなりません。この粉砕機は、大きな粉砕比、高い生産能力、均一な製品粒子サイズを特徴としており、冶金、建材、化学工学、水力などの産業分野で広く使用されています。

この破砕機は、主にローター、機体、調整機構などの主要部品で構成されています。モーターはコイルスプリングカップリングを介してローターを直接駆動します。

ローターは主にメインシャフト、エンドディスク、ハンマーチャック、ハンマーシャフト、リングハンマーで構成されています。リングハンマーはハンマーシャフトに吊り下げられ、ハンマーシャフトはエンドディスクとハンマーチャックに取り付けられています。エンドディスクとチャックは、フラットキーとナットでメインシャフトに固定されています。

機械本体は、上部ケーシング、下部ケーシング、ブレーカープレート、スクリーンプレート、スクリーンフレーム、ライナープレートで構成されています。ブレーカープレートとスクリーンプレートはスクリーンフレームに取り付けられています。各スクリーンフレームの一端は、シャフトを介してケーシングの両側のシャフトシートに吊り下げられ、他端は調整機構に接続されています。ライナープレートは、ケーシングの内壁に取り付けられ、摩耗から保護します。ブレーカープレート、スクリーンプレート、ローターは粉砕室を形成します。調整機構は、ローターとスクリーンプレート間の隙間を調整するために使用されます。

リングハンマークラッシャーは、リングハンマーを備えた衝撃式ロータークラッシャーです。リングハンマーはローターと一緒に公転するだけでなく、ハンマーシャフトの周りを自転することもできます。材料が破砕室に入ると、ローターと一緒に高速回転するリングハンマーの衝撃でまず破砕されます。同時に、破砕された材料はリングハンマーから運動エネルギーを得て、ブレーカープレートに向かって高速で突進し、そこで二次破砕されます。その後、材料はスクリーンプレートに落下し、リングハンマーの押し出しと摩耗によってさらに破砕され、スクリーンの開口部から排出されます。破砕できない材料と不純物は集鉄室に入り、定期的に除去されます。

排出粒子サイズの制御は、調整装置を介してローターの線速度と歯付きリングハンマーとスクリーンプレート間の隙間を調整することによって実現されます。
